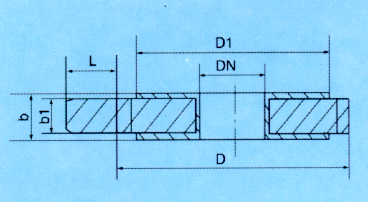

通径DN(mm) |
橡胶外径D |
F4翻边外径D1 |
垫圈总厚b |
橡胶厚度b1 |
手柄L |
|
25 32 40 50 65 80 100 125 150 |
65 75 85 100 125 135 155 185 200 |
63 73 83 98 123 133 152 183 198 |
5 5 5.5 6 6 7 7 8.5 9 |
4 4 4.5 5 5 6 6 7.5 8 |
20 22 25 25 27 27 30 35 40 |
